NYP高粘度泵如何安裝和調試雙端麵機械密封

文章出處:天津遠東泵業有限公司 人氣:-發表時間:2021-05-08

NYP高粘度泵如何安裝和調試雙端麵機械密封


NYP高粘度泵NYP-220B雙端麵機械密封的特點:

在很多複雜的化工場合,比如易燃易爆,強腐蝕,易汙染,或者含顆粒或者纖維等等。用戶除了要求泵要達到規定的技術參數以外,還對密封提出特別的要求,要求盡量做到“滴液不漏”!這種情況九幺免费版可以考慮選擇磁力密封和雙端麵機械密封。由於磁力密封造價昂貴,很多用戶為了降低生產成本,不願意選用。其實雙端麵機械密封也是比較理想的選項,因為它的價格相對要便宜,而且安裝和使用如果符合要求的話,也能基本做到“滴液不漏”!那麽如何才能正確安裝和調試雙端麵機械密封呢?

下麵我以津遠東NYP係列高粘度轉子泵NYP-220B選用雙端麵機械密封為例,進行說明:

工況條件:介質名稱:瀝青含石粉磨料,溫度:220度,流量:20m3/h,壓力:0.8MPa。

分析:瀝青含石粉,屬於高溫易磨損的工況,對密封要求比較高。一般單端麵機械密封或者填料密封很快就會磨損失效,而且瀝青低溫或者遇到空氣會凝固,將密封麵粘死,導致密封失效。根據以上工況條件,應該選擇雙端麵機械密封,摩擦副選擇硬質合金的,比較耐磨。






雙端麵機械密封結構簡圖



如圖所示,件2-3和件6-7摩擦副應該選擇硬質合金材質的。機械密封上的輔助密封應該選擇氟橡膠的,密封效果好且耐高溫。密封函內應該加入導熱油或者其它密封冷卻液。從加油孔4處連接到儲液罐。儲液罐內要保持一個恒定的壓力,保持密封麵的內側和外側的壓力基本平衡。這樣使得密封麵的內外的壓差很小,最大限度的減少了漏液的可能。

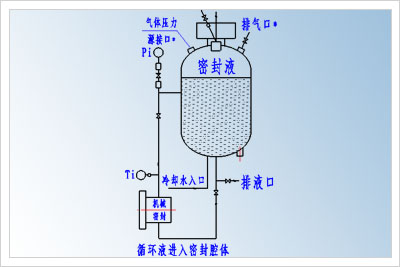

NYP高粘度泵NYP-220B儲液罐安裝示意圖


NYP高粘度泵NYP-220B儲液罐內的壓力怎麽確定呢?首先要測量一下密封函內在工作狀態的壓力,(注意,密封函內的壓力跟泵出口的壓力是不一樣的)。然後確定儲液罐內的壓力,略高於密封函壓力0.05--0.15MPa比較合理。儲液罐的安裝位置,要高於泵頭1.5--2.0米為好。這樣始終保持密封函內充滿液體。

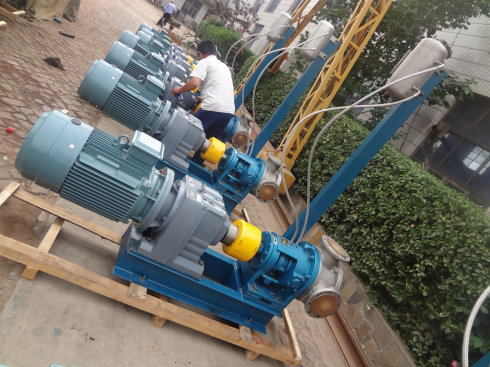

                        天津遠東泵業NYP-220B配套儲液罐安裝圖


NYP係列高粘度轉子泵 經過這樣合理安裝與調試,雙端麵機械密封用於泵行業的實例就圓滿的完成了。並且經過多年的實際應用,證明效果非常好,密封壽命也能提高很多。


感謝客戶選定並認可天津遠東泵業NYP高粘度泵,九幺免费版將繼續為您提供更優質的產品,希望下次繼續與我公司合作。九幺免费版的免費售後服務熱線:4008-737-966。
