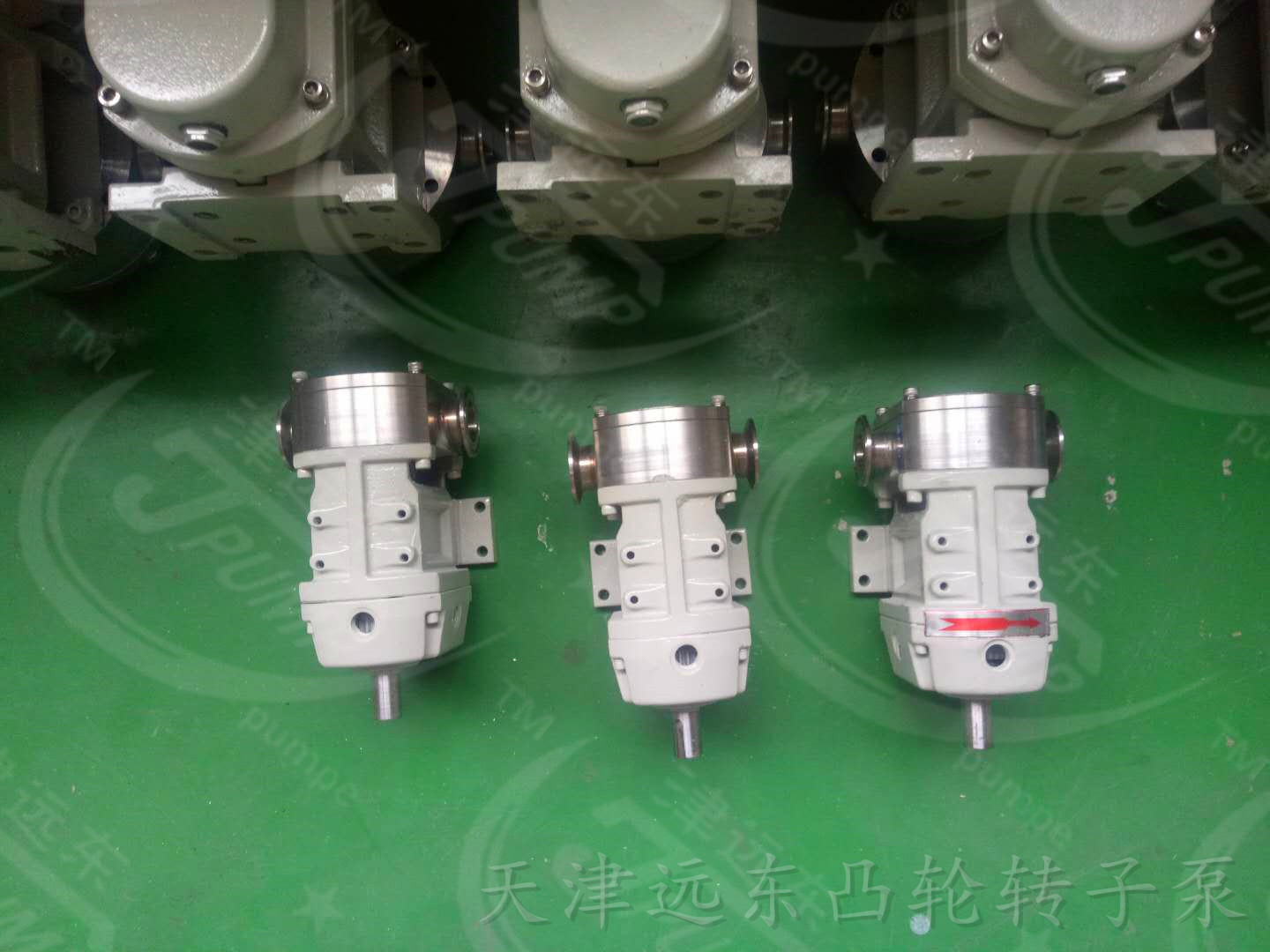

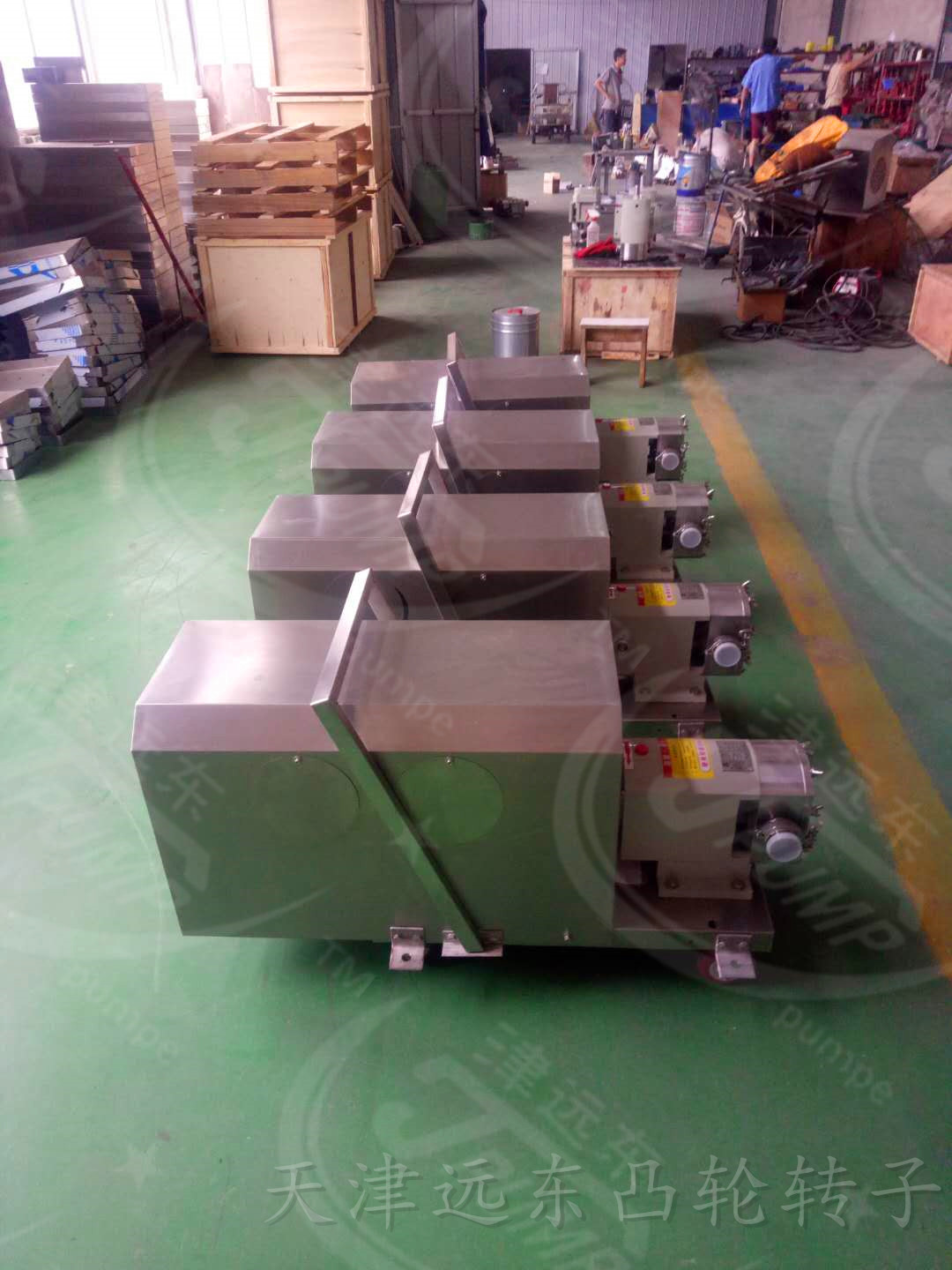

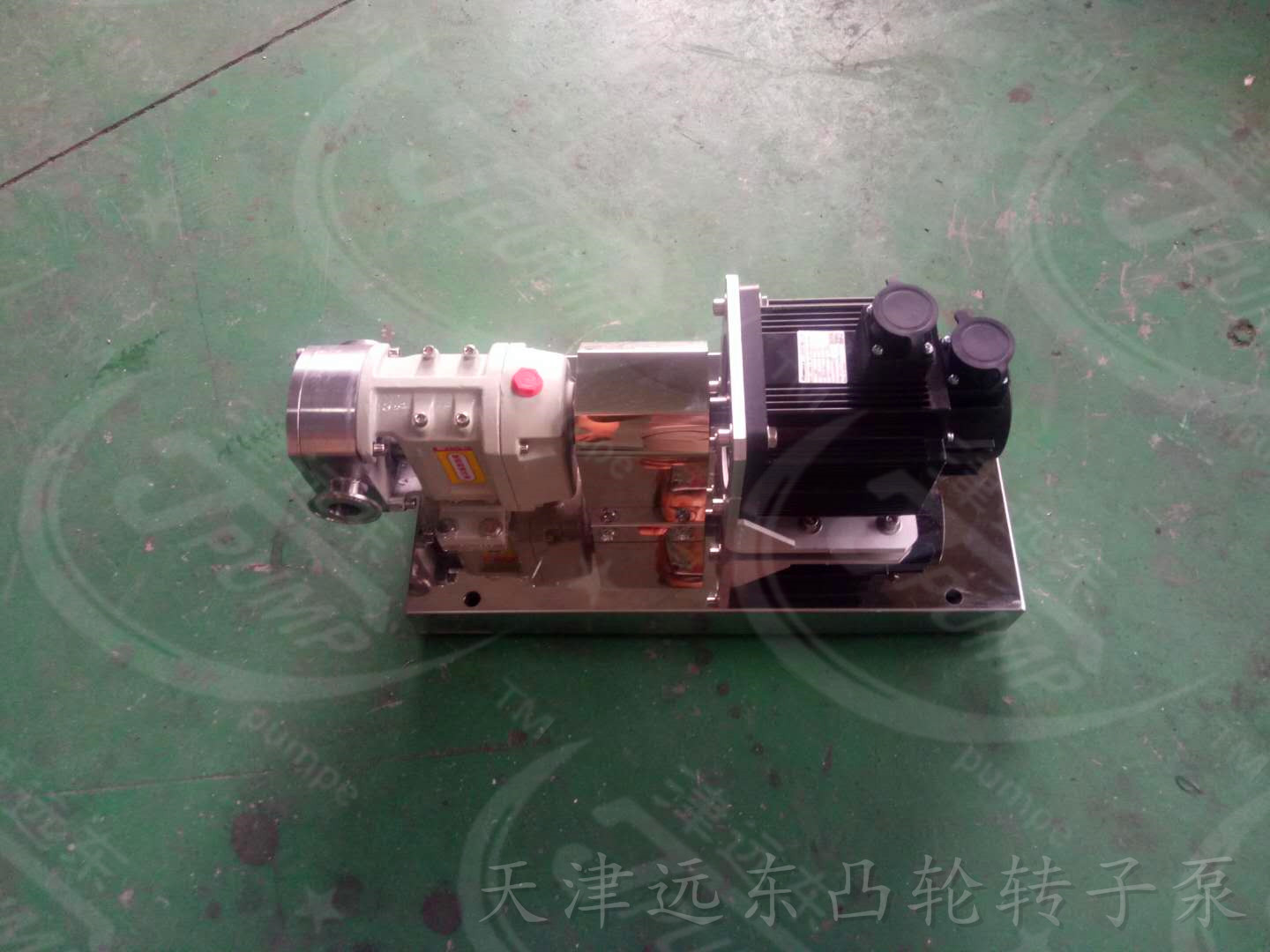

八、泵的搬動、安裝A、搬動
1、運往外地的用戶,由木箱包裝。本地用戶汽車直送,無不裝木箱。
2、打開木箱應檢查裝箱單、使用說明書、合格證及隨機附件等。
3、如果泵的進出口封裝袋完好,沒有因裝卸、運輸造成損壞,則可直接運往現場安裝。
4、吊運時應利用齒輪箱和減速電機上的吊環,如果有條件的則采用鏟車搬運為宜,搬運時要小
心輕放。
B、安裝
1、本泵在出廠前已經過檢查和測試,安裝必須正確,否則將使本泵產生較大振動,並影響其使
用壽命,務請注意。地基尺寸見(圖5)。
2、裝泵的基礎應有一個水平麵,所以先根據安裝尺寸,預挖四個基礎孔,然後將地腳螺絲放入
澆鑄水泥,待水泥透幹,用墊鐵塊將公用底盤調至水平,然後將地腳螺栓均勻擰緊。
3、泵應安裝在儲罐下麵3米內距離,進口管道直徑應大於泵進口口徑1號,避免進口流速受阻
或產生氣蝕現象。
4、連接泵的管道應各有支撐,不能利用泵體作管道支撐。
5、為確保泵主體及電機不受損壞,請在泵的出口處安裝安全閥,並配備過電流保護裝置。
6、新泵安裝時,請在泵的進口前安裝過濾器,濾心網為40-80目。過濾器的有效麵積必須大於
泵口徑的二倍,以免造成流體受阻。
7、泵在安裝時,進口應安裝真空表,出口安裝壓力表,以便檢查泵的運行狀況。壓力表及真空
表前應裝有儀表閥,便於更換壞表。
8、泵在安裝後,請在電機接地標記處,按國家安全接地規定要求進行接地。
9、規定屬於移動式使用時,進出口管線采用軟管連接,此時不安裝閥門及壓力表。泵底板下裝
有四隻輪子(包括二隻萬向輪),隻能在平整的地麵拖動,若地麵傾斜或大轉彎拖動,應注意
防止傾倒、滑坡。九、泵的起動、運行、停止A、起動
天津市遠東泵業有限公司
地址:天津市東麗區軍糧工業園寶倉路5022-88492487,13920779330
1.泵傳動齒輪箱在出廠前均已加注40#潤滑油,但在使用前必須檢查傳動箱內的油量是否正常,
觀察透明油標,油存量以油標視窗一半為宜。
2.潤滑油應定期更換。一般情況下,運轉4000小時後要全部更換齒輪油N220或N320二種(詳
細參考隨機齒輪減速器說明書)。無級變速器另請參考說明書。
3.起動前打開管道所有進、出口閥門,當介質流入腔體內,用手轉動泵後無異常,即可先點動,
確認泵轉向和介質流動後,才開始正式運行,嚴禁空泵運轉。當泵達到正常轉速後,觀察泵
的壓力指標。
4.當泵安裝位置有吸程要求時,應在泵的進口管道和泵腔內注滿物料。
5.當工藝流程要求對介質加熱或冷卻時,開泵前應先開通加熱或冷卻裝置,加熱能源一般先提
前10分鍾開通,然後開泵。
B、運行
1.泵在運行過程中,應注意電機功率及泵運轉情況,有異常應停泵查找原因。
2.機械密封應無泄漏、發熱現象。
3.用填料密封件的泵,當有介質泄漏時,略微緊壓料環即可,無需拆裝。
4.采用機械無級變速器的調速,在開機後根據數字顯示的轉速逐步調速,嚴禁停機時轉動調速盤,否則會損壞無級減速器。
5.經常檢查泵和電機的發熱情況,當泵處於水冷卻狀態時,軸承溫升為40℃。當泵處於熱水保
溫狀態時,軸承座溫度允許高於泵體溫度30℃。
6.不能用進口管路的閥門來調節流量,避免產生氣蝕而造成泵的振動。
7.泵在運行時,嚴禁將進、出口閥門全部關閉。C、停止
1.泵在較長時間停用後,啟用前應先用手轉動聯軸器,手感有阻力,但能隨意轉動且輕重均勻。並注意辨別泵內有無磨擦聲和異物。
2.在泵與減速電機重新就位安裝時,應檢查泵軸與電機軸的同軸度,測量聯軸器的外圓上下左
右偏位不得超過0.1mm,否則會引起泵的振動,影響主軸壽命。十、泵的拆裝與調整A、泵蓋與轉子的拆裝、清洗
1.拆下泵蓋(11),取下O型圈。
2.拆卸主軸(1)、從軸(17)上的軸端鎖緊螺栓。取下凸輪轉子(10)
3.注意:在拆卸主、從軸上零件時,必須把它們分別堆放和清洗。
4.在清洗過程中,檢查每個零件,發現有拉毛、磕碰的地方必須進行修整。
5.裝配程序則與拆卸程序相反。
6.注意:①轉子、泵蓋在安裝過程中,必須按鋼印記號對號入座;
天津市遠東泵業有限公司
地址:天津市東麗區軍糧工業園寶倉路6022-88492487,13920779330
B、密封的調換與拆裝
1.先按泵腔的清洗拆卸程序進行。
2.拆下固定螺栓後,拆下泵體。注意泵體的上下做好記號,避免裝配時裝反。把泵體(13)拆卸
後放到工作台上。調料密封更換新的密封件。機械密封的需要拆卸機械密封座(14),並取出
動環、動O型圈及動環墊片。更換新的機械密封。
3.把拆卸的零件作一次清洗和檢查,如發現端麵有腐蝕點、磨損痕跡或O型圈受過損傷,均需
調換。
4.把靜環O型圈、靜環壓入機械密封座內,並在動、靜環兩個端麵塗上白色凡士林或潤滑脂,然後將兩個端麵重疊組合好,分別將兩個機械密封座安裝在泵體(13)上。
5.把動環的墊片、O型圈分別安裝在主軸(1)、從軸(17)的軸頸上,並在墊片、O型圈中塗上白
色凡士林,然後將泵體(13)套入主、副軸端內,並插入泵體定位銷,鎖緊固定螺釘。
6.在裝配時注意:①泵體(13)的鋼印記號必須與齒輪箱(4)的記號相對應;②在泵體套入主副軸
時,防止動環與軸的磨擦、磕碰。
7.按泵內清洗後的裝配程序裝配其它零件。
C、齒輪箱的軸承調換與拆裝
1.把泵體、齒輪箱、電機三個部件分頭拆開,將齒輪箱部件放到工作台上,拆卸聯軸器,並把
齒輪箱內機油放出。
2.按照泵蓋與轉子的拆卸,按照密封拆裝的程序。拆卸主從軸上的定位銷(15).取出軸和軸承組成的整體。然後用專用扳手把齒輪漲套(拆卸時在齒輪牙上做好標記,用銃子砸點。一般
主軸的一個點,從軸的兩個點)、軸承鎖緊螺帽(25)、定位軸套(7)拆卸。
3.將軸承(6)的內外套圈從主付軸(1、17)拆下。(一般無特殊情況緊壓在主副軸上的齒輪、螺母、
固定套不需拆卸)
4.清洗和檢查拆卸的零部件,發現磕碰、毛刺(包括齒輪)及時修複,不符合質量要求的標準
件進行調換。
5.檢查無誤後從新安裝,如有問題更換新的軸承。並在內外套上塗一些潤滑脂。
6.按照拆卸的順序反向安裝回去,要重點查看主副軸傳動齒輪齧合麵的圓眼標記,按此進行裝
配,否則會導致兩個工作轉子不對稱而損壞整機。
7.裝配後用工具轉動主軸,感覺其旋轉是否正常,並檢查軸的軸向的竄動量和徑向的跳動量。
8.檢查無誤後注油,連接電機,通電使用。
十一、使用本泵機必須注意下列事項
1.泵工作時其粘度、流量、壓力增大容易引起電機超負荷,應經常檢查壓力表、安全閥、過電
流保護裝置是否正常。
2.熱水保溫泵開機前應先通熱水,待泵溫升至輸送要求後啟動。關機前應先停泵再關熱水。
天津市遠東泵業有限公司
地址:天津市東麗區軍(jun1)糧工業園寶倉路7022-88492487,13920779330
3.配用冷卻水的機械密封裝置,在開機前應先開冷卻水,後開泵,並經常觀察冷卻水是否正常,
嚴禁無冷卻水流動時開泵。
4.新泵安裝後一年內應每月清洗過濾器、過濾網,避免阻塞,致使泵不能正常工作。嚴禁使用
Y型管道過濾器,因為Y型管道過濾器有效麵積太小,影響介質流速。
5.對低粘度介質輸送,停泵時無特殊要求。對有凝固性高粘度介質的輸送,停泵前應將泵內介
質稀釋,防止高粘度介質殘留泵內凝固,必要時可用清洗液由泵循環(清洗)幾分鍾。
6.輸送冷卻和稠化凝結的介質,工作完畢後應及時用清洗液運轉5-10分鍾,以清洗內腔。必要
時換幾次清洗液,並延長清洗時間。
7.新裝管道,必須清除管道內焊渣、硬性顆粒異物,以免進入泵工作腔內,損壞轉子、泵體、
主副軸、機械密封件等。
8.定期檢查各連接、緊固螺釘是否有鬆動,有則緊固。
9.經常查看齒輪箱油麵鏡,如無油麵顯視,則需加油至油麵鏡一半左右。
10.清除防礙泵機運轉的所有異物
